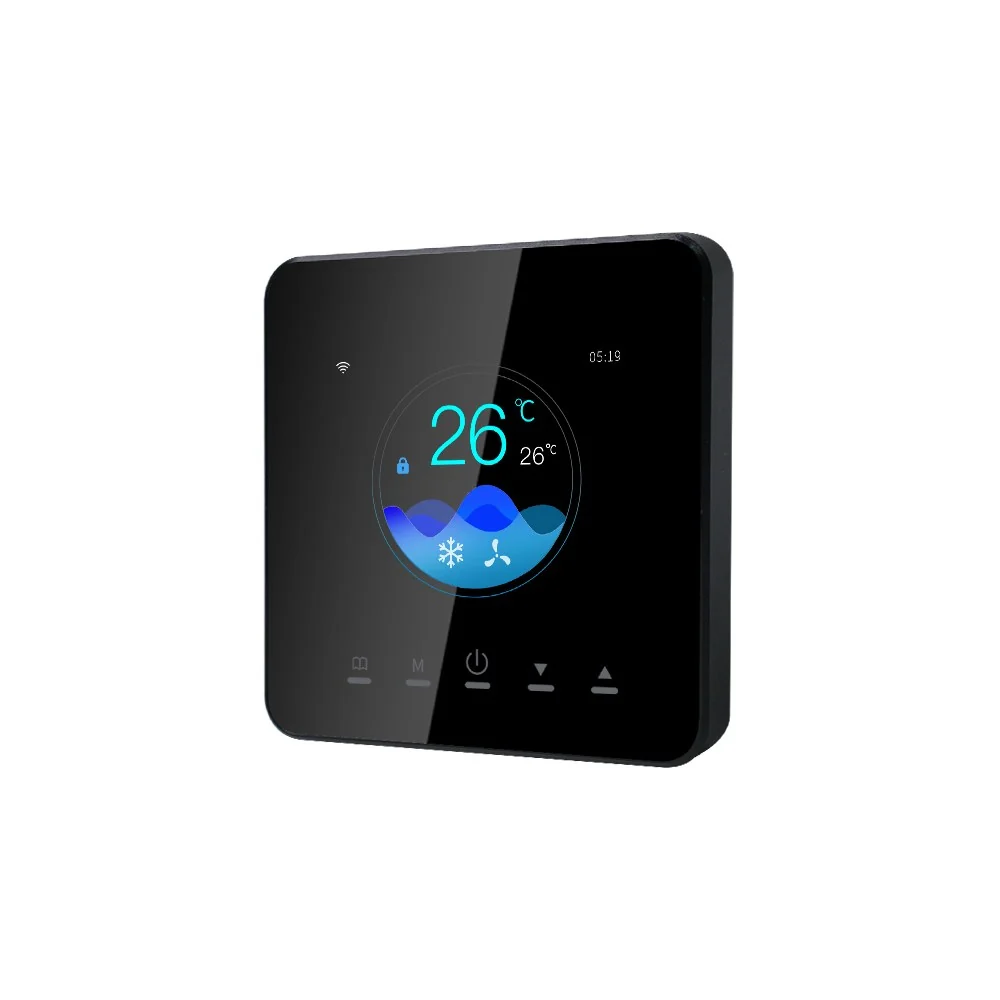

Bộ điều khiển nhiệt độ VRF màn TFT phẳng ACMELEC AE-5509, WiFi, Zigbee

Bộ điều khiển nhiệt độ VRF màn TFT phẳng ACMELEC AE-5509, WiFi, Zigbee là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Dòng bộ điều khiển nhiệt độ gắn tường của ACMELEC dùng cho dàn lạnh điều hoà VRF/VRV: mặt điều khiển đặt trên tường trong phòng, đấu dây về dàn lạnh để anh chị chỉnh nhiệt độ ngay tại chỗ. Các mã trong dòng khác nhau ở kiểu mặt hiển thị, chuẩn kết nối và hãng điều hoà tương thích, có mã còn chia thành nhiều bản theo từng hãng. Bên em nhận khảo sát, chọn mã, kiểm tra đấu nối và thi công lắp đặt cho công trình đang chạy VRF/VRV, kể cả khi anh chị chỉ muốn đổi bộ điều khiển trên tường mà giữ nguyên hệ máy.

Màn của AE-5509 là TFT màu kiểu thẳng, mặt phẳng; phòng nào đã chọn công tắc, ổ cắm loại mặt phẳng thì gắn mẫu này kế bên sẽ liền thành một dãy. Phần đo nhiệt của máy là nhiệt điện trở (thermistor), giữ nhiệt độ quanh mức cài trong biên ±1°C, nên chỗ gắn ảnh hưởng thẳng tới độ dễ chịu trong phòng: bên em tránh mảng tường bị nắng rọi, sát cửa ra vào hay nằm ngay luồng gió thổi ra từ dàn lạnh. Người dùng chỉnh được từ 16 đến 32°C. Lúc đặt hàng anh chị báo cần bản Zigbee hay WiFi; bản nào cũng mở bằng app Tuya Smart Life / Smart Life trên điện thoại.

Thông số kỹ thuật

Mã sản phẩm	AE-5509-VRF
Màn hình	TFT màu kiểu thẳng, mặt phẳng
Dải cài đặt	16–32°C
Độ chính xác điều khiển	±1°C
Kết nối thông minh	WiFi hoặc Zigbee, nền Tuya Smart Life (app Tuya Smart Life / Smart Life)
Phần tử cảm biến nhiệt	Nhiệt điện trở (thermistor)
Kiểu lắp	Gắn tường, khoảng cách lỗ bắt vít 60 mm (chuẩn)
Môi trường làm việc	0–45°C
Vỏ máy	Nhựa PC+ABS chống cháy
Ứng dụng	Điều khiển thông minh dàn lạnh VRF / multi-split
Dàn lạnh tương thích	Daikin, Mitsubishi Electric, Fujitsu General, Toshiba, Hitachi, Carrier, YORK, Hisense, Midea, GREE, Haier, LG, Mitsubishi Heavy Industries
Phần khớp theo từng hãng	Sơ đồ đấu dây, firmware và xác nhận tương thích dàn lạnh
Công trình phù hợp	Phòng khách sạn, căn hộ, văn phòng, cải tạo điều hoà công trình thương mại
Cần gửi trước khi đặt	Model dàn lạnh, kiểu cổng/dây đấu, chọn WiFi hay Zigbee, số lượng
Hãng sản xuất	ACMELEC

Lưu ý của bên em khi chọn và lắp bộ điều khiển nhiệt độ gắn tường cho điều hoà VRF/VRV

• Khớp đúng hãng và model dàn lạnh: tuỳ hãng điều hoà mà mặt điều khiển có thể phải đi kèm sơ đồ đấu, dây nối hoặc firmware riêng. Thấy tên hãng của mình trong mục tương thích mới là bước lọc ban đầu, vì có hãng, có dòng máy được ghi chú là phải xét theo từng model. Riêng mã bán thành từng bản theo hãng thì phải lấy đúng bản của hãng dàn lạnh, và các bản này không giống nhau hoàn toàn về chuẩn kết nối.
• Chọn mặt hiển thị theo phòng: kiểu màn và kiểu mặt khác nhau giữa các mã, từ LCD trắng hay đen đến TFT màu mặt phẳng hoặc mặt cong; có mã còn cho chọn nhiều họ mặt, gắn từ tính hoặc kiểu cài. Anh chị xem ảnh các mã cùng dòng để so dáng với nội thất. Có điều đổi sang mặt khác đôi khi kéo theo khác chuẩn kết nối hoặc danh sách hãng hỗ trợ, nên đừng chốt chỉ dựa vào hình mà đọc thêm mục thông số của từng trang.
• Một bộ, một chuẩn không dây: có mã chỉ có bản WiFi, có mã cho chọn WiFi hoặc Zigbee. Khi cả hai cùng nằm trong mục tuỳ chọn, đó là hai cấu hình riêng để anh chị chọn lấy một, không phải một mặt bắt được cả hai. Bản Zigbee cần xác nhận thêm module đi kèm và bộ trung tâm (hub) nếu cấu hình đòi hỏi; bản WiFi thì nên xem trước sẽ dùng app nào và sóng WiFi ở từng phòng có đáp ứng không.
• Đổi từ bộ điều khiển dây sang mặt mới: điều cần biết đầu tiên là đường dây điều khiển từ dàn lạnh lên tường đang đi kiểu gì. Số sợi và ký hiệu chân khác nhau theo hãng; có mã ghi rõ loại 2 dây (P1/P2 hoặc X/Y), 3 dây (A/B/C) và 4 dây (A1/B1/D-/D+), thậm chí cùng một hãng nhưng khác dòng máy cũng đi dây khác. Tuỳ hãng và cấu hình, có bản phải dùng thêm module giao tiếp.
• Những gì bên em cần từ công trình: phần anh chị chụp được ngay tại chỗ là bộ điều khiển trên tường hiện tại, mặt sau của nó hoặc chỗ đấu dây trên bo của dàn lạnh, rồi tới tem nhãn dán trên dàn lạnh, chụp sao cho thấy trọn mã model. Phần anh chị báo cho bên em là số phòng cần lắp và công trình có mấy loại dàn lạnh khác nhau, mỗi loại gửi riêng một bộ ảnh như trên.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Mỗi đơn bộ điều khiển nhiệt độ được bên em chốt thành trọn bộ đúng bản theo hãng: mặt điều khiển, kèm module giao tiếp, dây nối và firmware ở những bản cần đến, tất cả đã kiểm tương thích với model dàn lạnh của anh chị và ghi rõ từng thành phần trên xác nhận đơn, thay vì để anh chị đoán hàng giao qua hình trên trang.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
