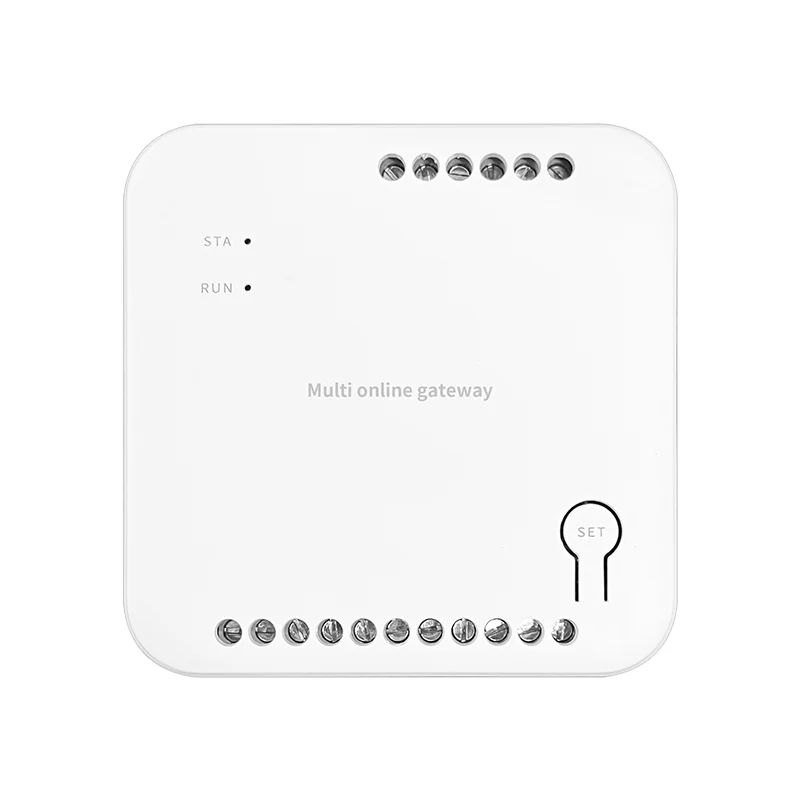

Bộ chuyển đổi điều khiển dàn lạnh VRF ACMELEC AcmeLink B25L, cổng RS485

Bộ chuyển đổi điều khiển dàn lạnh VRF ACMELEC AcmeLink B25L, cổng RS485 là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Bộ chuyển đổi AcmeLink của ACMELEC đứng giữa dàn lạnh điều hoà và lớp điều khiển phía trên. Lớp đó có thể là app trên điện thoại hoặc hệ thống điều khiển của công trình, tuỳ mẫu và cấu hình. Dòng này có mẫu gắn riêng cho từng dàn lạnh và mẫu đấu vào đường bus chung để quản lý cả nhóm, nên chọn mẫu nào là do máy anh chị đang lắp quyết định, không phải do tên gọi sản phẩm.

B25L là mẫu vỏ vuông 85 × 85 × 28 mm, mỗi dàn lạnh một bộ, giấu trong ô kỹ thuật của dàn lạnh hay hộp điều khiển thông minh. Bộ ăn điện từ chính dàn lạnh, trung bình 0,5 W. Ngõ ra phụ DC 8,5 V, tối đa 0,7 W để cấp nguồn cho mặt điều khiển tương thích nếu công trình cần lắp; module bên thứ ba gắn trong (nếu có) dùng bớt phần điện này. Phía hệ thống có RS485 và UART để ghép module BLE, Zigbee hoặc WiFi rời. Vài tuyến đấu: Daikin VRV vào P1/P2 không phân cực, Toshiba VRF nối X/Y sang A/B, Mitsubishi Electric VRF qua CN105 bốn lõi có phân cực, dùng cáp riêng. Firmware nâng qua mini program WeChat bằng Bluetooth. Anh chị gửi bên em model dàn lạnh đầy đủ kèm ảnh cổng đấu để chốt tuyến.

Thông số kỹ thuật

Mã sản phẩm	AcmeLink B25L
Hãng sản xuất	ACMELEC
Cách bố trí	Một bộ cho mỗi dàn lạnh

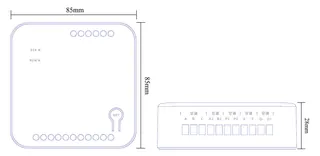

Kích thước	85 × 85 × 28 mm (vỏ vuông)
Vị trí lắp	Ô kỹ thuật (lỗ bảo dưỡng) của dàn lạnh hoặc hộp điều khiển thông minh trong nhà
Nguồn cấp	Lấy từ dàn lạnh tương thích
Công suất tiêu thụ trung bình	0,5 W
Ngõ ra phụ cho mặt điều khiển	DC 8,5 V, tối đa 0,7 W (trừ phần tiêu thụ của module bên thứ ba gắn trong)
Môi trường làm việc	−20°C đến +60°C; 0–90% RH
Kết nối phía hệ thống	RS485 và UART cho module WiFi, Zigbee hoặc BLE rời (tuỳ chọn)
Nâng cấp firmware	Mini program WeChat qua Bluetooth
Daikin VRV	P1/P2 vào P1/P2, không phân cực, 2 lõi, giữ được bộ điều khiển gốc
Mitsubishi Electric VRF	A1, B1, D−, D+ vào CN105, có phân cực, 4 lõi, cần cáp chuyên dụng
Toshiba VRF	X, Y vào A, B, không phân cực, 2 lõi, giữ được bộ điều khiển gốc
Đèn báo	RUN sáng đứng: đã nhận dàn lạnh, chạy bình thường; STA sáng đứng: điều hoà đang bật; RUN + STA nháy nhanh 3 lần: đã kết nối Bluetooth

Bên em tư vấn chọn bộ chuyển đổi AcmeLink cho dàn lạnh VRF/VRV

• Xem cổng trước, chọn mẫu sau: mỗi mẫu AcmeLink chỉ đấu được vào những kiểu cổng hoặc cầu đấu có ghi cho mẫu đó, và cùng một cổng có thể hợp với hơn một mẫu. Cổng có thể nằm trên bo dàn lạnh hoặc trên đường truyền thông của hệ, mỗi hãng điều hoà lại đặt tên chân theo cách riêng. Anh chị so với phần đấu nối trong thông số của từng mẫu, hoặc gửi ảnh để bên em dò giúp.
• Chốt cách bố trí: mỗi dàn lạnh gắn một bộ, hay đặt một bộ trong tủ điện hoặc hộp kỹ thuật để quản lý nhiều dàn lạnh cùng hệ. Nếu gom về một bộ, bên em cần biết hệ có mấy dàn nóng, bao nhiêu dàn lạnh và đường bus đang đi thế nào.
• Những thứ anh chị gửi bên em trước khi đặt: ảnh tem nhãn dàn lạnh đọc được đủ model, kể cả mấy ký tự cuối; ảnh cổng hoặc cầu đấu điều khiển trên bo mạch; loại điều khiển dây hay remote đang dùng; và số dàn lạnh cần đưa vào điều khiển.
• Cho bên em biết anh chị muốn điều khiển qua đâu: app trên điện thoại, bộ điều khiển trung tâm hay hệ thống sẵn có của công trình. Mỗi mẫu có cách kết nối và cấu hình riêng, nên đây là thông tin quyết định chọn mẫu và cấu hình nào.
• Lưu ý khi đấu: có giữ được bộ điều khiển dây cũ chạy song song không, dây có phải đấu đúng cực không, đều tuỳ theo hãng và theo cổng, và bên em xác nhận từng điểm lúc khảo sát. Phần đấu vào bo mạch dàn lạnh nên để thợ điện lạnh làm, sau khi đã ngắt nguồn máy.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Bên em chỉ chốt mẫu và cấu hình sau khi đã đối chiếu model dàn lạnh, ảnh cổng đấu nối và bộ điều khiển hiện có của anh chị với tài liệu đấu nối của ACMELEC; chỗ nào chưa khớp, bên em báo lại trước khi đặt hàng.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
