Bộ điều khiển cổng CN105 cho Mitsubishi Electric ACMELEC AcmeLink ME, WiFi, Zigbee

Bộ điều khiển cổng CN105 cho Mitsubishi Electric ACMELEC AcmeLink ME, WiFi, Zigbee là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Bộ chuyển đổi AcmeLink của ACMELEC đứng giữa dàn lạnh điều hoà và lớp điều khiển phía trên. Lớp đó có thể là app trên điện thoại hoặc hệ thống điều khiển của công trình, tuỳ mẫu và cấu hình. Dòng này có mẫu gắn riêng cho từng dàn lạnh và mẫu đấu vào đường bus chung để quản lý cả nhóm, nên chọn mẫu nào là do máy anh chị đang lắp quyết định, không phải do tên gọi sản phẩm.

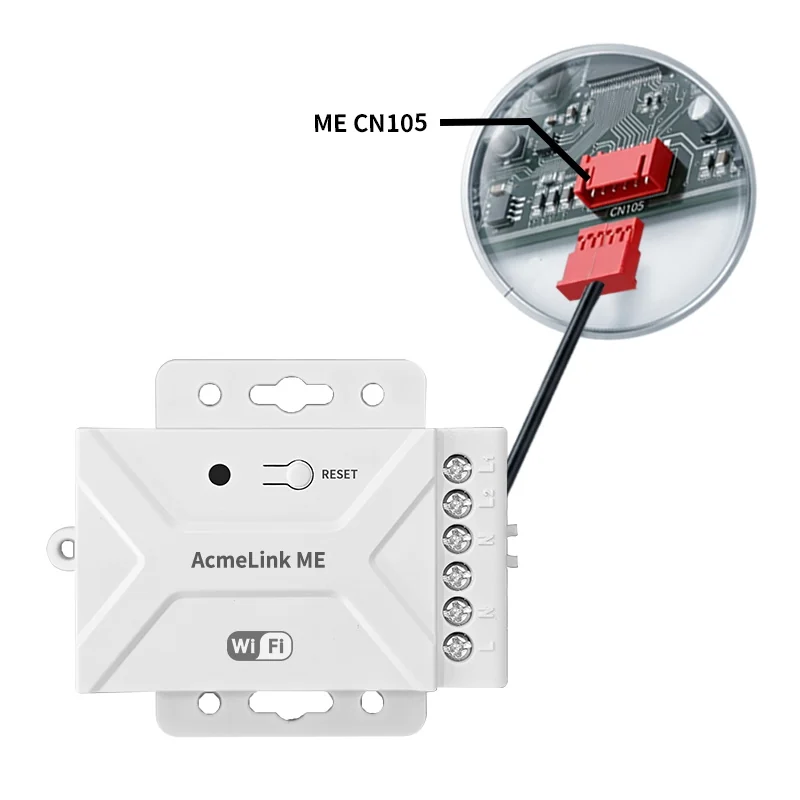

AcmeLink ME cắm vào cổng CN105 của dàn lạnh Mitsubishi Electric tương thích (dòng đã thử: PEFY, PEY, SEZ), lấy điện từ chính cổng này, không cần adapter. Kết nối chọn WiFi 2,4 GHz hoặc Tuya Smart Life Zigbee, loại nào cũng có bản ghép thêm Modbus (kéo thêm cặp A/B của RS485); bản chỉ Modbus không có sóng, còn bản Zigbee phải xác nhận gateway. App Tuya Smart Life / Smart Life chỉnh bật tắt, chế độ, nhiệt độ, quạt, hẹn giờ. Bên em nhờ anh chị chụp tem nếu công trình đang có bộ giao tiếp gốc của Mitsubishi Electric (MAC-567IF-E, MAC-587IF-E, MAC-597IF-E, MAC-577IF-E): ME là phương án qua Tuya Smart Life nên cần biết dự án có buộc dùng MELCloud Home không. Với mã 577, chụp rõ phần đuôi vì IF-E và IF2-E là hai mã khác.

Thông số kỹ thuật

Mã sản phẩm	AcmeLink ME
Hãng sản xuất	ACMELEC
Mitsubishi Electric	Cổng CN105 trên dàn lạnh tương thích
Nguồn	Lấy qua CN105, không cần adapter gắn tường
Cấu hình	WiFi / Zigbee / WiFi + Modbus / Zigbee + Modbus
Không dây	WiFi 2,4 GHz hoặc Tuya Smart Life Zigbee theo cấu hình; bản chỉ Modbus không có
Dây RS485 bổ sung	A/B (bản WiFi + Modbus, Zigbee + Modbus)
App	Tuya Smart Life / Smart Life; bản Zigbee cần xác nhận gateway và cách ghép
Chức năng điều khiển	Bật tắt, chế độ, nhiệt độ, tốc độ quạt, hẹn giờ, đồng bộ trạng thái
Trợ lý giọng nói	Alexa, Google Assistant, SmartThings, Yandex (nơi Tuya Smart Life hỗ trợ)
Kích thước	68 x 58 x 25 mm
Khối lượng tịnh	60 g
Dòng PEFY đã thử	PEFY-P20/25/32/40/50/63/71/80/100/125/140VMA(L)-(E)
Dòng PEY đã thử	PEY-P18/24/30/36/42/45/48JAG, PEY-P60GAG
Dòng SEZ đã thử	SEZ-M25/35/50/60/71DA(L)
Cần xác nhận trước khi đặt	Model dàn lạnh đủ hậu tố và cổng CN105

Bên em tư vấn chọn bộ chuyển đổi AcmeLink cho dàn lạnh VRF/VRV

• Xem cổng trước, chọn mẫu sau: mỗi mẫu AcmeLink chỉ đấu được vào những kiểu cổng hoặc cầu đấu có ghi cho mẫu đó, và cùng một cổng có thể hợp với hơn một mẫu. Cổng có thể nằm trên bo dàn lạnh hoặc trên đường truyền thông của hệ, mỗi hãng điều hoà lại đặt tên chân theo cách riêng. Anh chị so với phần đấu nối trong thông số của từng mẫu, hoặc gửi ảnh để bên em dò giúp.
• Chốt cách bố trí: mỗi dàn lạnh gắn một bộ, hay đặt một bộ trong tủ điện hoặc hộp kỹ thuật để quản lý nhiều dàn lạnh cùng hệ. Nếu gom về một bộ, bên em cần biết hệ có mấy dàn nóng, bao nhiêu dàn lạnh và đường bus đang đi thế nào.
• Những thứ anh chị gửi bên em trước khi đặt: ảnh tem nhãn dàn lạnh đọc được đủ model, kể cả mấy ký tự cuối; ảnh cổng hoặc cầu đấu điều khiển trên bo mạch; loại điều khiển dây hay remote đang dùng; và số dàn lạnh cần đưa vào điều khiển.
• Cho bên em biết anh chị muốn điều khiển qua đâu: app trên điện thoại, bộ điều khiển trung tâm hay hệ thống sẵn có của công trình. Mỗi mẫu có cách kết nối và cấu hình riêng, nên đây là thông tin quyết định chọn mẫu và cấu hình nào.
• Lưu ý khi đấu: có giữ được bộ điều khiển dây cũ chạy song song không, dây có phải đấu đúng cực không, đều tuỳ theo hãng và theo cổng, và bên em xác nhận từng điểm lúc khảo sát. Phần đấu vào bo mạch dàn lạnh nên để thợ điện lạnh làm, sau khi đã ngắt nguồn máy.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Bên em chỉ chốt mẫu và cấu hình sau khi đã đối chiếu model dàn lạnh, ảnh cổng đấu nối và bộ điều khiển hiện có của anh chị với tài liệu đấu nối của ACMELEC; chỗ nào chưa khớp, bên em báo lại trước khi đặt hàng.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
