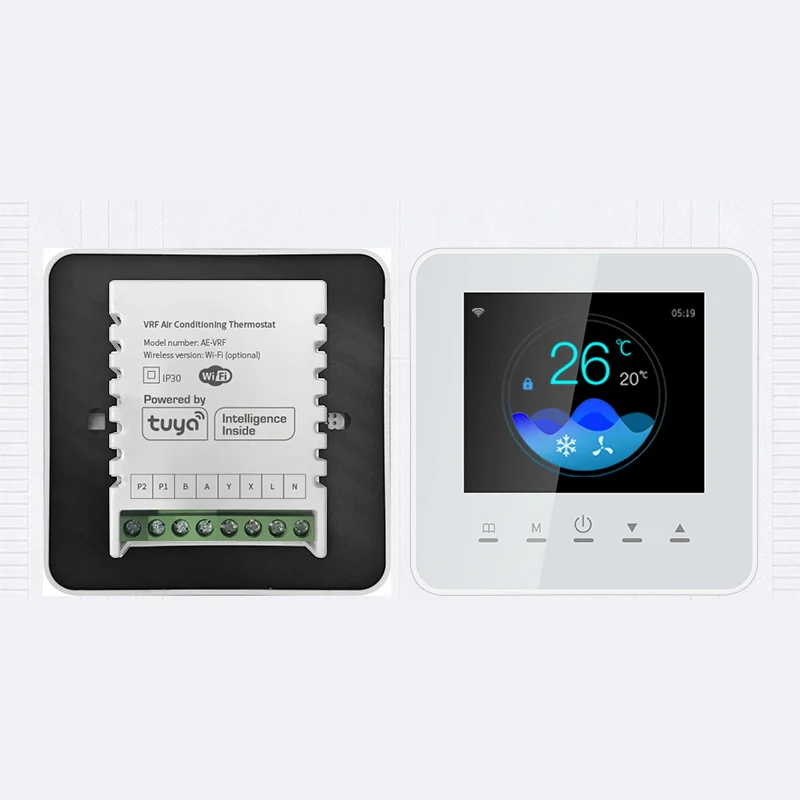

Bộ điều khiển nhiệt độ VRF đa hãng cài qua Bluetooth ACMELEC S20

Bộ điều khiển nhiệt độ VRF đa hãng cài qua Bluetooth ACMELEC S20 là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Dòng bộ điều khiển nhiệt độ gắn tường của ACMELEC dùng cho dàn lạnh điều hoà VRF/VRV: mặt điều khiển đặt trên tường trong phòng, đấu dây về dàn lạnh để anh chị chỉnh nhiệt độ ngay tại chỗ. Các mã trong dòng khác nhau ở kiểu mặt hiển thị, chuẩn kết nối và hãng điều hoà tương thích, có mã còn chia thành nhiều bản theo từng hãng. Bên em nhận khảo sát, chọn mã, kiểm tra đấu nối và thi công lắp đặt cho công trình đang chạy VRF/VRV, kể cả khi anh chị chỉ muốn đổi bộ điều khiển trên tường mà giữ nguyên hệ máy.

S20 là bộ điều khiển nhiệt độ VRF bản đa hãng: cấu hình theo hãng dàn lạnh được cài qua Bluetooth. Bảng tương thích của S20 có liệt kê tuyến 2 dây P1/P2 cho Daikin, Hitachi, Hisense, York, Gree, Mitsubishi Heavy Industries; tuyến 2 dây X/Y cho Toshiba, Panasonic; tuyến 4 dây A1/B1/D-/D+ cho Mitsubishi Electric, đều ghi là hỗ trợ. Tuyến ghi cần kiểm theo model cụ thể là Midea (4 dây A1/B1/D-/D+), Haier (3 dây A/B/C) và Daikin MX (4 dây A1/B1/D-/D+). Mặt máy có bốn họ: Classic LCD (AE-669K), Architectural LCD/TFT (AE-5503/AE-5502), Performance TFT (AE-740/AE-940), Flagship TFT (AE-5507/AE-5509). Có model dàn lạnh đầy đủ, ảnh cầu đấu và kiểu mặt định dùng, bên em mới chọn tuyến cho anh chị.

Thông số kỹ thuật

Mã sản phẩm	S20
Tuyến 2 dây P1/P2	Daikin, Hitachi, Hisense, York, Gree, Mitsubishi Heavy Industries (bảng ghi là hỗ trợ)
Tuyến 2 dây X/Y	Toshiba, Panasonic (bảng ghi là hỗ trợ)
Tuyến 4 dây A1/B1/D-/D+	Mitsubishi Electric (bảng ghi là hỗ trợ)
Tuyến cần kiểm theo model	Midea (4 dây A1/B1/D-/D+), Daikin MX (4 dây A1/B1/D-/D+), Haier (3 dây A/B/C)
Họ mặt Classic LCD	AE-669K, kiểu gài, 13 mm
Họ mặt Architectural LCD/TFT	AE-5503 / AE-5502, gắn từ tính, 10 mm
Họ mặt Performance TFT	AE-740 / AE-940, kiểu gài, 13 mm
Họ mặt Flagship TFT	AE-5507 / AE-5509, gắn từ tính, 10 mm
Hãng sản xuất	ACMELEC

Lưu ý của bên em khi chọn và lắp bộ điều khiển nhiệt độ gắn tường cho điều hoà VRF/VRV

• Khớp đúng hãng và model dàn lạnh: tuỳ hãng điều hoà mà mặt điều khiển có thể phải đi kèm sơ đồ đấu, dây nối hoặc firmware riêng. Thấy tên hãng của mình trong mục tương thích mới là bước lọc ban đầu, vì có hãng, có dòng máy được ghi chú là phải xét theo từng model. Riêng mã bán thành từng bản theo hãng thì phải lấy đúng bản của hãng dàn lạnh, và các bản này không giống nhau hoàn toàn về chuẩn kết nối.
• Chọn mặt hiển thị theo phòng: kiểu màn và kiểu mặt khác nhau giữa các mã, từ LCD trắng hay đen đến TFT màu mặt phẳng hoặc mặt cong; có mã còn cho chọn nhiều họ mặt, gắn từ tính hoặc kiểu cài. Anh chị xem ảnh các mã cùng dòng để so dáng với nội thất. Có điều đổi sang mặt khác đôi khi kéo theo khác chuẩn kết nối hoặc danh sách hãng hỗ trợ, nên đừng chốt chỉ dựa vào hình mà đọc thêm mục thông số của từng trang.
• Một bộ, một chuẩn không dây: có mã chỉ có bản WiFi, có mã cho chọn WiFi hoặc Zigbee. Khi cả hai cùng nằm trong mục tuỳ chọn, đó là hai cấu hình riêng để anh chị chọn lấy một, không phải một mặt bắt được cả hai. Bản Zigbee cần xác nhận thêm module đi kèm và bộ trung tâm (hub) nếu cấu hình đòi hỏi; bản WiFi thì nên xem trước sẽ dùng app nào và sóng WiFi ở từng phòng có đáp ứng không.
• Đổi từ bộ điều khiển dây sang mặt mới: điều cần biết đầu tiên là đường dây điều khiển từ dàn lạnh lên tường đang đi kiểu gì. Số sợi và ký hiệu chân khác nhau theo hãng; có mã ghi rõ loại 2 dây (P1/P2 hoặc X/Y), 3 dây (A/B/C) và 4 dây (A1/B1/D-/D+), thậm chí cùng một hãng nhưng khác dòng máy cũng đi dây khác. Tuỳ hãng và cấu hình, có bản phải dùng thêm module giao tiếp.
• Những gì bên em cần từ công trình: phần anh chị chụp được ngay tại chỗ là bộ điều khiển trên tường hiện tại, mặt sau của nó hoặc chỗ đấu dây trên bo của dàn lạnh, rồi tới tem nhãn dán trên dàn lạnh, chụp sao cho thấy trọn mã model. Phần anh chị báo cho bên em là số phòng cần lắp và công trình có mấy loại dàn lạnh khác nhau, mỗi loại gửi riêng một bộ ảnh như trên.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Mỗi đơn bộ điều khiển nhiệt độ được bên em chốt thành trọn bộ đúng bản theo hãng: mặt điều khiển, kèm module giao tiếp, dây nối và firmware ở những bản cần đến, tất cả đã kiểm tương thích với model dàn lạnh của anh chị và ghi rõ từng thành phần trên xác nhận đơn, thay vì để anh chị đoán hàng giao qua hình trên trang.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
