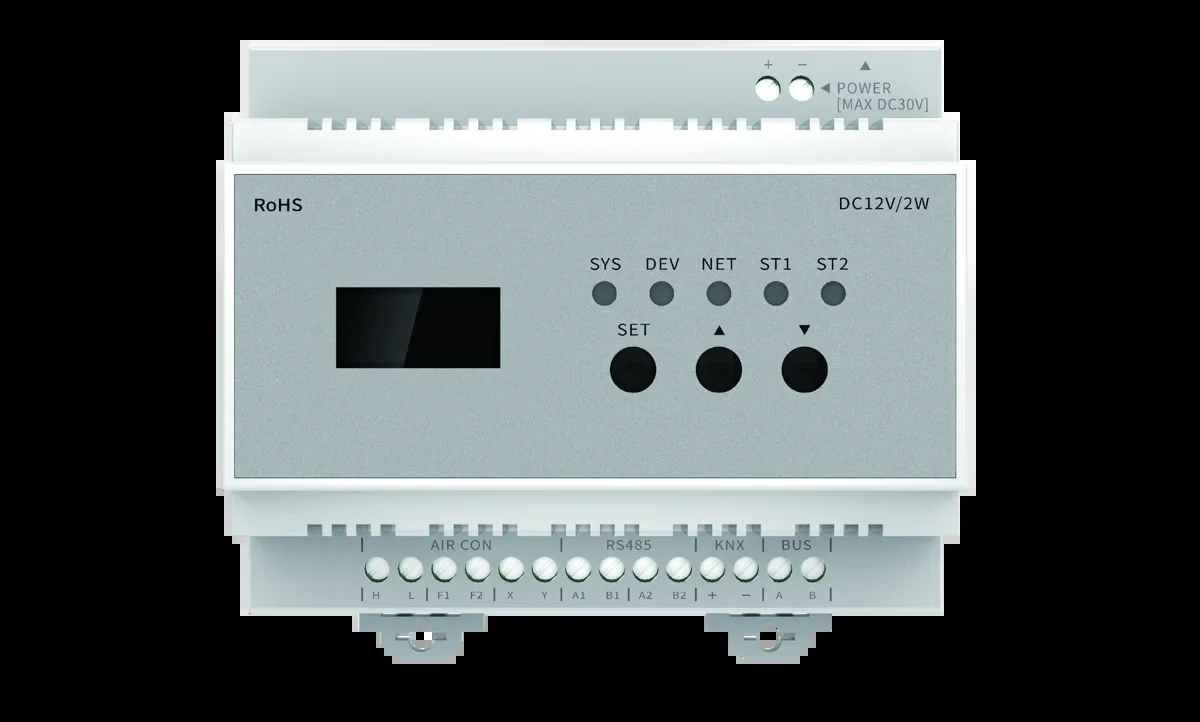

Bộ chuyển đổi Modbus điều khiển tập trung VRF đa hãng ACMELEC AcmeLink B19

Bộ chuyển đổi Modbus điều khiển tập trung VRF đa hãng ACMELEC AcmeLink B19 là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Bộ chuyển đổi AcmeLink của ACMELEC đứng giữa dàn lạnh điều hoà và lớp điều khiển phía trên. Lớp đó có thể là app trên điện thoại hoặc hệ thống điều khiển của công trình, tuỳ mẫu và cấu hình. Dòng này có mẫu gắn riêng cho từng dàn lạnh và mẫu đấu vào đường bus chung để quản lý cả nhóm, nên chọn mẫu nào là do máy anh chị đang lắp quyết định, không phải do tên gọi sản phẩm.

B19 không gắn theo từng dàn lạnh mà nối vào đường truyền thông chung để điều khiển tập trung cả hệ. Thân 106 × 96 × 57 mm, gắn ray DIN hay giấu trong tủ điện, ô thăm trần. Nguồn DC 12 V dùng adapter theo bộ hoặc nguồn dự án đã duyệt (danh mục đóng gói chốt theo đơn), công suất 2,0 W. Lúc nghiệm thu, nhìn đèn: DEV nháy xanh là đã thấy dàn lạnh, bus có dữ liệu; DEV đỏ đứng là bus báo lỗi hoặc không có dữ liệu; ST2 xanh là đã vào WiFi. Daikin nối F1/F2, Mitsubishi Electric vào M1/M2 (TB3 hay TB7 tuỳ số dàn nóng); hệ nhiều dàn nóng của hai hãng này cần thêm thiết bị ngoài. Daikin và Toshiba còn phải đặt địa chỉ điều khiển tập trung, nên anh chị gửi model dàn nóng, dàn lạnh để bên em xác nhận.

Thông số kỹ thuật

Mã sản phẩm	AcmeLink GW (B19)
Hãng sản xuất	ACMELEC
Kích thước	106 × 96 × 57 mm
Màu	Trắng
Nguồn cấp	DC 12 V, dùng adapter theo bộ hoặc nguồn dự án đã duyệt
Công suất tiêu thụ	2,0 W
Nhiệt độ làm việc	0–40°C
Độ ẩm làm việc	0–90% RH
Cách lắp	Ray DIN, hoặc giấu trong tủ điều khiển trong nhà, vị trí thăm trần còn tiếp cận được
Giao diện tại chỗ	Màn LCD; nút SET, UP, DOWN; đèn SYS, DEV, NET, ST1, ST2
Đóng gói theo tài liệu	1 bộ điều khiển, 1 sách hướng dẫn, 1 adapter DC 12 V (xác nhận lại theo dự án)
Daikin	F1, F2 vào F1, F2, không phân cực; cần đặt địa chỉ điều khiển tập trung; hệ nhiều dàn nóng cần thêm thiết bị ngoài
Mitsubishi Electric	F1, F2 vào M1, M2 (TB3 với một dàn nóng, TB7 với nhiều dàn nóng), không phân cực
Toshiba	F1, F2 vào U1, U2, không phân cực; cần đặt địa chỉ điều khiển tập trung
LG	X, Y vào A, B (CEN), có phân cực
Hãng khác trong bảng đấu nối	Hitachi, Panasonic, Hisense, Haier, York, GREE, TCL, Midea, Bosch, Carrier, Samsung và một số hãng khác theo tài liệu ACMELEC

Bên em tư vấn chọn bộ chuyển đổi AcmeLink cho dàn lạnh VRF/VRV

• Xem cổng trước, chọn mẫu sau: mỗi mẫu AcmeLink chỉ đấu được vào những kiểu cổng hoặc cầu đấu có ghi cho mẫu đó, và cùng một cổng có thể hợp với hơn một mẫu. Cổng có thể nằm trên bo dàn lạnh hoặc trên đường truyền thông của hệ, mỗi hãng điều hoà lại đặt tên chân theo cách riêng. Anh chị so với phần đấu nối trong thông số của từng mẫu, hoặc gửi ảnh để bên em dò giúp.
• Chốt cách bố trí: mỗi dàn lạnh gắn một bộ, hay đặt một bộ trong tủ điện hoặc hộp kỹ thuật để quản lý nhiều dàn lạnh cùng hệ. Nếu gom về một bộ, bên em cần biết hệ có mấy dàn nóng, bao nhiêu dàn lạnh và đường bus đang đi thế nào.
• Những thứ anh chị gửi bên em trước khi đặt: ảnh tem nhãn dàn lạnh đọc được đủ model, kể cả mấy ký tự cuối; ảnh cổng hoặc cầu đấu điều khiển trên bo mạch; loại điều khiển dây hay remote đang dùng; và số dàn lạnh cần đưa vào điều khiển.
• Cho bên em biết anh chị muốn điều khiển qua đâu: app trên điện thoại, bộ điều khiển trung tâm hay hệ thống sẵn có của công trình. Mỗi mẫu có cách kết nối và cấu hình riêng, nên đây là thông tin quyết định chọn mẫu và cấu hình nào.
• Lưu ý khi đấu: có giữ được bộ điều khiển dây cũ chạy song song không, dây có phải đấu đúng cực không, đều tuỳ theo hãng và theo cổng, và bên em xác nhận từng điểm lúc khảo sát. Phần đấu vào bo mạch dàn lạnh nên để thợ điện lạnh làm, sau khi đã ngắt nguồn máy.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Bên em chỉ chốt mẫu và cấu hình sau khi đã đối chiếu model dàn lạnh, ảnh cổng đấu nối và bộ điều khiển hiện có của anh chị với tài liệu đấu nối của ACMELEC; chỗ nào chưa khớp, bên em báo lại trước khi đặt hàng.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
