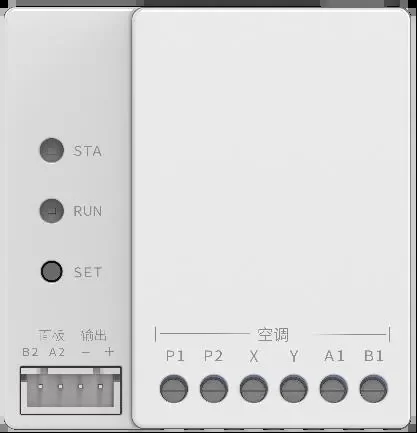

Bộ chuyển đổi điều khiển dàn lạnh VRF cỡ nhỏ ACMELEC AcmeLink B27

Bộ chuyển đổi điều khiển dàn lạnh VRF cỡ nhỏ ACMELEC AcmeLink B27 là thiết bị của hãng ACMELEC, do TUYA SMART LIFE — HANTECH phân phối và lắp đặt tại Việt Nam. Bộ chuyển đổi AcmeLink của ACMELEC đứng giữa dàn lạnh điều hoà và lớp điều khiển phía trên. Lớp đó có thể là app trên điện thoại hoặc hệ thống điều khiển của công trình, tuỳ mẫu và cấu hình. Dòng này có mẫu gắn riêng cho từng dàn lạnh và mẫu đấu vào đường bus chung để quản lý cả nhóm, nên chọn mẫu nào là do máy anh chị đang lắp quyết định, không phải do tên gọi sản phẩm.

B27 vẫn là một bộ cho một dàn lạnh, nhưng thân chỉ 51 x 53 x 17 mm, nhỏ hơn B25L, nên hợp với những chỗ lắp chật. Bảng đấu nối của B27 có vài tuyến cần để ý: Midea VRF đi ba lõi A1, X, Y vào CN20 và phải đúng cực; Mitsubishi Heavy Industries VRF nối P1/P2 sang X/Y, không phân cực; Panasonic VRF lấy X/Y vào hai chân ngoài của CN041. Đấu B27 vào Daikin MX qua S21, Haier VRF, Midea Cool Wind qua CN40 hay Hitachi US qua CN2 thì không giữ lại được điều khiển dây trên tường. Để biết dàn lạnh rơi vào tuyến nào, bên em xin anh chị tem model, một ảnh bo mạch chụp rõ chỗ cổng điều khiển, và loại điều khiển dây đang gắn trong phòng.

Thông số kỹ thuật

Mã sản phẩm	AcmeLink B27
Hãng sản xuất	ACMELEC
Cách bố trí	Một bộ cho mỗi dàn lạnh
Kích thước	51 x 53 x 17 mm
Nguồn cấp	Lấy từ dàn lạnh tương thích
Công suất tiêu thụ trung bình	0,5 W
Midea VRF	A1, X, Y vào CN20, có phân cực, 3 lõi, giữ được bộ điều khiển gốc
Mitsubishi Heavy Industries VRF	P1, P2 vào X, Y, không phân cực, 2 lõi, giữ được bộ điều khiển gốc
Panasonic VRF	X, Y vào 2 chân ngoài của CN041, không phân cực, 2 lõi
Mitsubishi Electric (Lingyao)	A1, B1, X, Y vào CN105, có phân cực, 4 lõi
Haier VRF	X, Y, B1 vào A, B, C, có phân cực, 3 lõi
Tuyến không giữ được bộ điều khiển gốc	Daikin MX (S21), Haier VRF, Haier ống gió, Midea Cool Wind (CN40), Gree ống gió 4 dây, Hitachi US (CN2), Mitsubishi Heavy Industries VRF 3 dây (CNB)
Đèn báo	RUN sáng đứng: đã nhận dàn lạnh; STA sáng đứng: điều hoà đang bật; RUN + STA nháy nhanh 3 lần: đã kết nối Bluetooth

Bên em tư vấn chọn bộ chuyển đổi AcmeLink cho dàn lạnh VRF/VRV

• Xem cổng trước, chọn mẫu sau: mỗi mẫu AcmeLink chỉ đấu được vào những kiểu cổng hoặc cầu đấu có ghi cho mẫu đó, và cùng một cổng có thể hợp với hơn một mẫu. Cổng có thể nằm trên bo dàn lạnh hoặc trên đường truyền thông của hệ, mỗi hãng điều hoà lại đặt tên chân theo cách riêng. Anh chị so với phần đấu nối trong thông số của từng mẫu, hoặc gửi ảnh để bên em dò giúp.
• Chốt cách bố trí: mỗi dàn lạnh gắn một bộ, hay đặt một bộ trong tủ điện hoặc hộp kỹ thuật để quản lý nhiều dàn lạnh cùng hệ. Nếu gom về một bộ, bên em cần biết hệ có mấy dàn nóng, bao nhiêu dàn lạnh và đường bus đang đi thế nào.
• Những thứ anh chị gửi bên em trước khi đặt: ảnh tem nhãn dàn lạnh đọc được đủ model, kể cả mấy ký tự cuối; ảnh cổng hoặc cầu đấu điều khiển trên bo mạch; loại điều khiển dây hay remote đang dùng; và số dàn lạnh cần đưa vào điều khiển.
• Cho bên em biết anh chị muốn điều khiển qua đâu: app trên điện thoại, bộ điều khiển trung tâm hay hệ thống sẵn có của công trình. Mỗi mẫu có cách kết nối và cấu hình riêng, nên đây là thông tin quyết định chọn mẫu và cấu hình nào.
• Lưu ý khi đấu: có giữ được bộ điều khiển dây cũ chạy song song không, dây có phải đấu đúng cực không, đều tuỳ theo hãng và theo cổng, và bên em xác nhận từng điểm lúc khảo sát. Phần đấu vào bo mạch dàn lạnh nên để thợ điện lạnh làm, sau khi đã ngắt nguồn máy.

Xem thêm thiết bị cùng nhóm trong danh mục Điều khiển máy lạnh VRV/VRF, hoặc xem các công trình bên em đã thi công.

Báo giá và lắp đặt tại TUYA SMART LIFE

• Báo giá theo dự án — anh chị gửi model dàn lạnh đầy đủ, ảnh cổng đấu nối và số lượng; kỹ thuật kiểm tra tương thích rồi mới báo giá và chốt cấu hình.
• Bên em chỉ chốt mẫu và cấu hình sau khi đã đối chiếu model dàn lạnh, ảnh cổng đấu nối và bộ điều khiển hiện có của anh chị với tài liệu đấu nối của ACMELEC; chỗ nào chưa khớp, bên em báo lại trước khi đặt hàng.
• Bảo hành lắp đặt 5 năm khi HANTECH thi công — lỗi đấu nối hay cấu hình sai, đội kỹ thuật quay lại xử lý, không tính công.
• Hỗ trợ cấu hình — hướng dẫn kết nối app, bàn giao và hướng dẫn sử dụng cho người vận hành.
